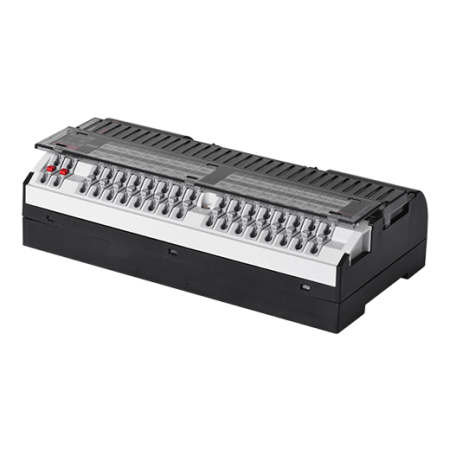

ABL-H16R6-NN 16 Kanal NPN Hirose Konnektörlü Yaylı Röle Terminal Bloğu

ABL-H16R6-NN 16 Kanal NPN Hirose Konnektörlü Yaylı Röle Terminal Bloğu
%40 İndirim
ABL-H16R6-NN 16 Kanal NPN Hirose Konnektörlü Yaylı Röle Terminal Bloğu
  • Stok: Stokta Var
  • Stok Kodu: ABL-H16R6-NN
2.330,37₺
3.883,94₺
Vergiler Hariç: 1.974,89₺

Ana özellikler

Seriye yeni 1-pinli model eklendi (ABL-L01□-□□)

Ortak özellikler

  • Jumper bar ile bağımsız ve yük ortak çıkışı arasında geçiş yapın
  • Sıkıştırmalı bağlantı ile kolay kablolama ve sabit bağlantı
  • Çalışma durumu göstergesi (mavi LED)

1-Pinli

  • Nominal yük gerilimi : 3 A
  • Jumper bar kullanarak ortak güç çıkışı
  • DIN raymontaj bağlantı yöntemleri
  • Desteklenen röleler: [Fujitsu] NYP24W-K, [Panasonic] PA1a-24V

4-Pinli

  • Nominal yük gerilimi: 5 A
  • Jumper bar kullanarak ortak güç çıkışı
  • Kaldırma kolu ile uygun röle çıkarılması
  • Röle koruma kapağı
  • DIN ray ve vida montaj bağlantı yöntemleri
  • Desteklenen röleler: [Fujitsu] NYP24W-K, [Panasonic] PQ1a-24V, [OMRON] G6B-1174P-FD-US

16-Pinli

  • Nominal yük gerilimi: 3 A
  • Röle ejektör klipsi ile uygun röle çıkarılması
  • Röle koruma kapağı
  • DIN raymontaj bağlantı yöntemleri
  • Desteklenen röleler: [OMRON] G6B-1174P-FD-US
  • ABL-picto-1

    NPN/PNP Giriş Seçimi (4-Pinli)

  •
  • ABL-picto-2

    Bağımsız ve Ortak Çıkış Arasında Geçiş

  •
  • ABL-picto-3

    Sıkıştırmalı Bağlantı

  •
  • ABL-picto-4

    Çalışma Göstergesi

  •
  • ABL-picto-5

    Vida Montaj

  •
  • ABL-picto-6

    DIN Raya Montaj

Jumper Bar (4 Pinli) ile Giriş Seçimi (NPN, PNP)

Jumper bar ile konumunu değiştirerek NPN ve PNP giriş seçenekleri arasında geçiş yapın. Çeşitli uygulamalarda kullanım için esneklik sağlar.

  • ABL-1

Bağımsız ve Ortak Çıkış Arasında Geçiş

Jumper bar kullanarak bağımsız ve ortak çıkış seçenekleri arasında geçiş yapın. Çeşitli uygulamalarda kullanım için esneklik sağlar

  • ABL-2
  •
  • ABL-3

Basit ve Kullanışlı Röle Değişimi

  • ABL-4

Vidasız İtmeli Bağlantı ile Kolay Kablolama ve Sabit Bağlantı

Vidasız itmeli bağlantı, titreşime karşı oldukça dirençlidir ve uzun süreli kullanımdan gevşetmez veya bağlantıyı kesmez. Basit kablolama yöntemi yükleme sırasında zamandan kazandırır.

  • ABL-5

Çalışma Durumu Göstergeleri

Her bir röle için uygun durum kontrolü sunan mavi LED göstergeler mevcuttur.

  • ABL-6

Esnek Montak Yöntemleri

ABL serisi, farklı ortamlarda uygulama için DIN ray montajı ve vidalı montaj yöntemlerini destekler.

  • ABL-7
  •
  • ABL-8
Onaylı gerilim
24VDC  ±%10
Anma yük gerilimi & akımı250VAC~ 50/60Hz 3A, 30VDC  3A
Akım tüketimi≤20mA
Uygulanabilir röleG6B-1174P-FD-US [OMRON]
Röle nokta sayısı16-nokta
Bağlantı ucu türüvidasız
Terminal genişliği≥7.8mm
GöstergeGüç göstergesi: Kırmızı LED,
Çalışma göstergesi: Mavi LED
Uygulanabilir kablo_Tek damarlıØ0,6~Ø1,25mm (Sadece 60℃)
Uygulanabilir kablo_Damarlı kabloAWG22-16 (0,3~~1,25mm²) (60℃ sadece)
Yalıtım direnci≥ 1.000MΩ (500VDC megerle)
Dielektrik kuvveti_Sargı-kontaklar arasında1 dakika boyunca 3.000VAC 50/60Hz
Dielektrik kuvveti_Aynı kontaklar arasında1 dakika boyunca 1.000VAC 50/60Hz
Ortam sıcaklığı-15 - 55℃, depolama : -25 - 65℃
Ortam nemi%35-85 RH, depolama: %35-85 RH
MalzemeTerminal bloğu, kapak: Polikarbonat / Kasa&Gövde: modifiye polifenilen oksit
AksesuarAtlatma barası: 2
Koruma yapısıIP20 (IEC standartı)
