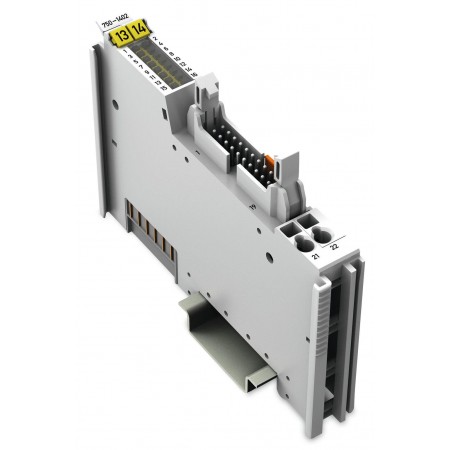

750-1402 16 Kanal Dijital Giriş, 24 V DC, 3ms düşen kenar anahtarlamalı, 20 li flat kablo bağlantılı

750-1402  16 Kanal Dijital Giriş, 24 V DC,  3ms düşen kenar anahtarlamalı, 20 li flat kablo bağlantılı
%58 İndirim
750-1402 16 Kanal Dijital Giriş, 24 V DC, 3ms düşen kenar anahtarlamalı, 20 li flat kablo bağlantılı
  • Stok: Stokta Var
  • Stok Kodu: 750-1402
1.626,54₺
3.903,90₺
Vergiler Hariç: 1.378,43₺

Technical Data

Number of digital inputs16
Total number of channels (module)16
Sinyal tipiVoltage
Type of signal voltageDC 24 V
Sensor supply voltageDC 24 V
Sensor connection16 x (1-conductor)
Input characteristiclow-side switching
Input filter (digital)3 ms
Input current per channel for signal (0) min.-2,1 mA
Input current per channel for signal (0) max.-2,4 mA
Input current per channel for signal (1) typ.-0,6 mA
Sinyal gerilimi (0)DC (UV - 5 V) … UV
Sinyal gerilimi (1)−3 VDC … (UV - 15 V)
Max input data width (internal)16 Bit
System supply voltageDC 5 V; via data contacts
Current consumption, system supply (5 V)25 mA
Field supply voltageDC 24 V (-25 … +30 %); via wiring level (CAGE CLAMP® connection)
İzolasyon500 V sistem/besleme
IndicatorsLED (1-16) green: Status DI 1 … DI 16
Daha fazlası

Bağlantı verisi

Connection technology: In-/Outputs20 x 20-pin male connector
Connection technology: field supply2 x CAGE CLAMP®
Connection type (1)Inputs/Outputs
Connection type (2)Field supply
tek damarlı, bağlanabilir0,08 … 2,5 mm² / 28 … 14 AWG
ince bükümlü, bağlanabilir0,08 … 2,5 mm² / 28 … 14 AWG
Sıyırma uzunluğu8 … 9 mm / 0.31 … 0.35 inch
Daha fazlası

Geometrical Data

Width12 mm / 0.472 inch
Height74,1 mm / 2.917 inch
DIN rayın üst kenarından yükseklik66,9 mm / 2.634 inch
Depth100 mm / 3.937 inch

Mekanik Veri

Montaj tipiDIN 35 ray

Material Data

Renkaçık gri
Gövde malzemesiPolycarbonate, polyamide 6.6
Yangın yükü1,055 MJ
Ağırlık41,1 g
Uygunluk işaretiCE

Environmental Requirements

Surrounding air (operating) temperature0 … 55 °C
Surrounding air (storage) temperature-40 … 85 °C
Koruma sınıfıIP20
Kirlilik derecesi (5)2 per IEC 61131-2
Çalışma yüksekliği0 … 2000 m
Montaj pozisyonuhorizontal (standing/lying) or vertical
Nısbi nem (yoğuşmasız)95 %
Titreşime dayanıklı4g per IEC 60068-2-6
Darbe direnci15g per IEC 60068-2-27
EMC immunity to interferenceacc. to EN 61000-6-2, marine applications
EMU: 1 - enterferans emisyonuacc. to EN 61000-6-3, marine applications
Kirletici maddelere maruziyetPer IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %25 ppm
Daha fazlası

Ticari Veri

Product Group15 (Remote I/O)
SAP'den ambalaj tipiBOX
Country of originDE
GTIN4045454898250
Customs Tariff No.85389099990
